Tünel Kalıp Betonları

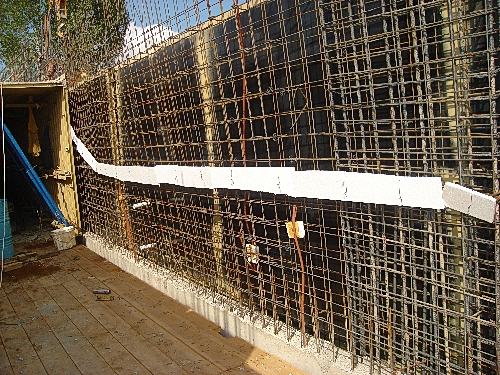

merdivenfilizirw0[1]

Tünel kalıp sistemi, binaların döşeme ve duvarlarının büyük kalıp elemanlar ile birden döküldüğü, yerinde dökme bir yapım sistemidir. Hazır kalıplar ile binanın taşıyıcı elemanları betonarme olarak üretilmekte, temeller, çatı ve bitirme işlerinin çoğunluğu geleneksel teknikler ile gerçekleştirilmektedir. İç ve dış bölme duvarları ise çoğunlukla hazır panellerden oluşturulmaktadır. Tünel kalıplar ile bir hacmin en çok üç duvarı dökülebilmektedir. Açık kalan kısımdan çıkarılan kalıplar, vinç yardımıyla başka bir noktada tekrar kurulmaktadır.

Tünel kalıplar temelde şu elemanlardan oluşturulmaktadır:

Kalıp yüzeyleri: Yaklaşık 3 mm. kalınlığında çelik saçtan yapılmaktadırlar. Ancak saçın rijitliğinin sağlanması ve beton dökümü sırasında basınçtan dolayı eğilme olmaması için saçın iç yüzeyinde çelik profillerden yapılmış bir karkas bulunmaktadır.

Çalışma platformları: Beton prizini yaptıktan sonra kalıpların sökülmesi için gerekli olan elemanlardır. Kalıplar bu platformlar üzerine çekilerek sökülmekte ve çıkartılmaktadırlar. Standart platform boyutları 3 metredir.

Ek kalıp parçaları: Döşeme boşlukları, perde alınları, konsollar, döşeme alınları için kullanılan kalıp parçalarıdırlar.

Destek elemanları: Tünel kalıbın arkasına, beton dökümü ile gelecek yükü almak üzere konulan elemanlardır. Bu destek elemanlarından başka, kalıp elemanı içinde ayarlı çapraz, ayarlı dikme, kriko tekerlekler, kalıp yatay askısı ve benzeri elemanlar vardır.

Tünel kalıpların yaklaşık ağırlığı 60 – 70 kg/m2′ yi bulmaktadır. Kalıp boyutları farklı üreticilerin kendi sistemlerine göre belirlenebilmektedir. Örneğin bir sistemde, kalıpların derinliği 62,5 – 125 – 250 cm ve katları olarak değişmektedir. Enleri ise 105 cm’den başlayarak 30 cm’in katları olarak artmaktadır. 600 cm’lik açıklığı geçebilen tünel kalıp sisteminde yükseklik 230cm – 300 cm’dir.
